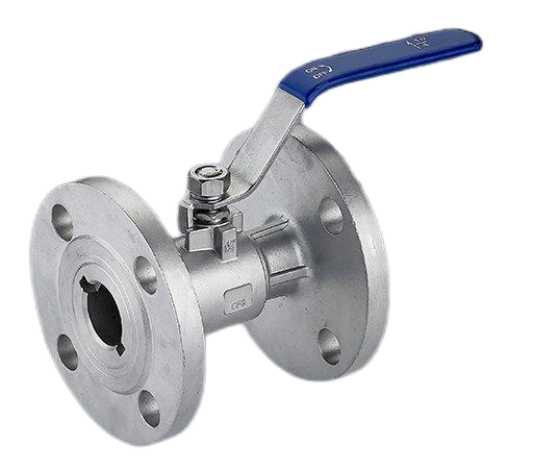

一体法兰球阀


  • 产品系列:阿卡盟球阀阀门
  • 公称通径:DN15-DN150
  • 公称压力:PN16
  • 连接方式:法兰
  • 介质温度:常温或更高温度
  • 阀体材质:WCB/CF8/CF8M/CF3/CF3M
  • 密封材质:PTFE/PEEK/PPL/堆焊硬质合金
  • 驱动方式:手动

阿卡盟球阀阀门:一体式法兰球阀


结构类型:一体式,浮动球阀

公称通径:DN15-DN150

公称压力:PN16,CLASS 150~300,10K

适用温度:-29℃~180℃

连接方式:法兰(RF)

泄露等级:CLASS VI

驱动方式:手动,涡轮,气动,电动等

阿卡盟一体式法兰球阀产品特点:

1、硅溶胶精铸阀体,一体式浮动球结构;

2、低泄露密封设计,双向承压;
3、防火安全设计;

4、防静电安全装置;

5、阀杆防飞出设计;

6、腔体压力释放结构;

7、自调整V型阀杆密封;

8、防止误操作设计。


阿卡盟一体式法兰球阀标准规范:
设计标准:GB/T12224,ASME B16.34,API 6D,DIN 3357
结构长度:GB/T12221,ASME B16.10,DIN 3202,JIS B2002
壁    厚:ASME B16.34
连接标准:GB/ T9113,HG/T-20592,ASME B16.5,EN 1092-1,JIS B2210
上 法 兰:ISO 5211
检验测试:GB/13927,API 598
防火测试:API 607,ISO 10497


阿卡盟一体式法兰球阀主要零件材质:

部件描述

材质

阀体

A216-WCB

A351-CF8

A351-CF8M

阀球

A351-CF8

A351-CF8M

阀座

PTFE/RTFE/TFM1600

阀杆

304/316

填料

PTFE/Graphite

阀体密封

TFM1600/PTFE/Graphite
